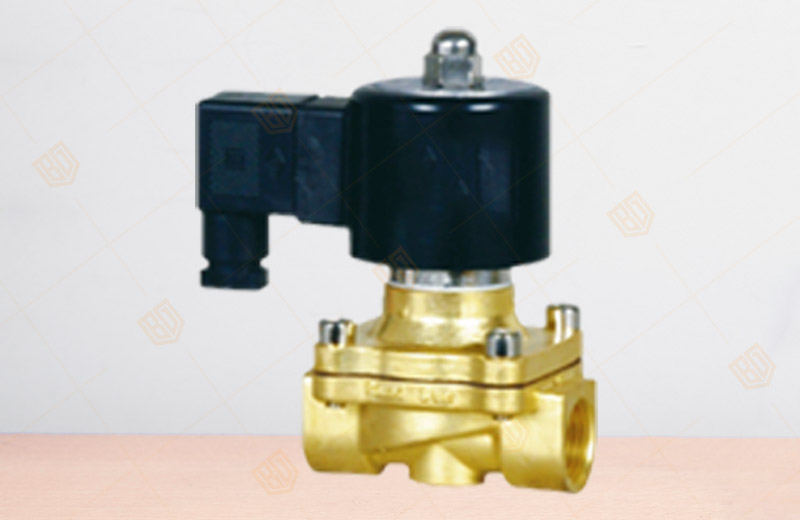

ZCM直動式煤氣電磁閥
產品概況
產品型號：ZCM
公稱通徑：DN2.5~100mm
工作壓力：PN1.0~50.0Mpa
工作溫度：-196℃-650℃
連接 方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍
適用介質：煤氣、甲烷、瓦斯、天然、常溫液體、氣體
閥體材質：黃銅、鑄鋼、鑄鐵
ZCM直動式煤氣電磁閥主要尺寸
| 型號 | 連接尺寸 | 通徑 | CV值 | 長（L） | 高（H） | 介質溫度 | 工作壓力（壓差） | 額定電壓 | 閥體材質 |
| ZCM-5 | G1/8 | 2.5 | 0.23 | 41 | 75 | -5～60℃ | 0～4kgf/cm2 |
220VAC/50HZ 110VAC/50HZ DC24V DC12V 其他電壓可已定制 |
黃銅
閥體黃銅 法蘭鑄鋼 鑄鐵 |
| ZCM-8 | G1/4 | 2.5 | 0.23 | 41 | 75 | ||||
| ZCM-10 | G3/8 | 4 | 0.48 | 53 | 90 | ||||
| ZCM-10 | G3/8 | 15 | 0.6 | 69 | 117 | ||||
| ZCM-15 | G1/2" | 15 | 3.73 | 69 | 117 | ||||
| ZCM-20 | G3/4" | 20 | 7 | 73 | 124 | ||||
| ZCM-25 | G1" | 25 | 11.1 | 99 | 135 | ||||
| ZCM-32 | G1¼" | 32 | 14 | 115 | 154 | ||||
| ZCM-40 | G1½" | 40 | 24.5 | 120 | 162 | ||||
| ZCM-50 | G2" | 50 | 35 | 154 | 185 | ||||
| ZCM-40F | 法蘭4-Φ18孔距Φ110 | 40 | 24.5 | 175 | 220 | ||||
| ZCM-50F | 法蘭4-Φ18孔距Φ125 | 50 | 35 | 220 | 240 | ||||
| ZCM-65F | 法蘭4-Φ18孔距Φ145 | 65 | 52.5 | 256 | 330 | ||||
| ZCM-80F | 法蘭4-Φ18孔距Φ1160 | 80 | 81.7 | 280 | 330 | ||||
| ZCM-100F | 法蘭4-Φ18孔距Φ180 | 100 | 128.4 | 355 | 390 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZCM直動式煤氣電磁閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯(lián)系我們。
