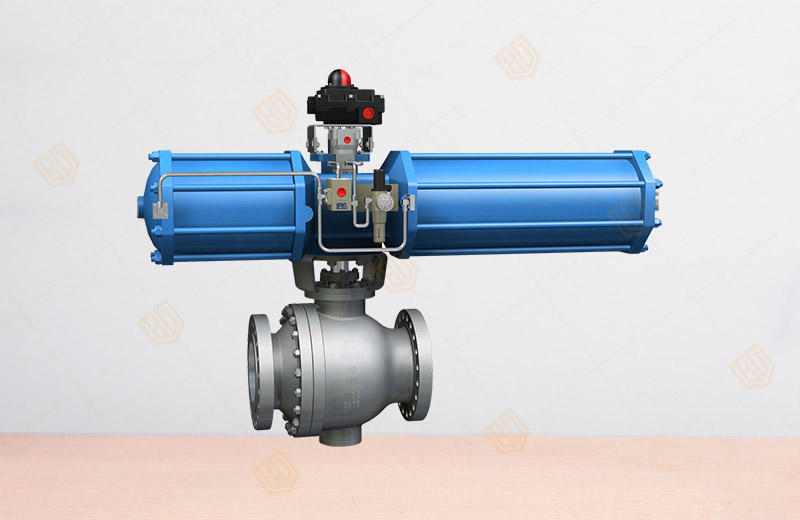

Q647F氣動固定球閥
產品概況
產品型號：Q647F
公稱通徑：DN50~500mm
公稱壓力：PN1.6~4.0 MPa
適用溫度：-29~425℃
閥體材質：WCB、WC6、WC9、LCB、CF8、CF3、CF8M、CF3M
適用介質：水、蒸汽、油品、部分酸、堿
設計依據：GB標準
設計標準：GB/12237
法蘭連接：GB/1221
連接法蘭尺寸：GB/9113、JB/T79
試驗和檢驗：JB/T9002
一、Q647F氣動固定球閥 概述
百鋼閥門集團生產銷售的Q647氣動固定球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。
二、Q647F氣動固定球閥 主要零件材料
| 閥體 | 閥桿 | 閥球 | 密封面 | 墊片 | 填料 | 工作溫度 | 適用介質 |
| WCB | 1Cr13 | 1Cr13 |
1Cr13 司太立合金 本體材料 |
柔性石墨 不銹鋼加柔性石墨 08軟鋼 F304 F316 |
柔性石墨 編結石墨 |
-29-425℃ | 水、蒸汽、油品 |
| WC6 | 15CrMo | 15CrMo | -29-425℃ | ||||
| WC9 | 25Cr2MoV | 25Cr2MoV | |||||
| LCB | 304 | 304 | -46-354℃ | ||||
| CF8 | 304 | 304 | -196-600℃ | 部分酸、堿 | |||
| CF3 | 304L | 304L | |||||
| CF8M | 316 | 316 | |||||
|
|
316L | 316L |
三、Q647F氣動固定球閥 主要外型尺寸
|
公稱通徑 DN（mm） |
尺 寸 | 執行器型號 | |||||||||||
| 1.6MPa | 2.5MPa | 4.0MPa | |||||||||||
| L | D | D1 | z-φd | L | D | D1 | z-φd | L | D | D1 | z-φd | ||
| 50 | 203 | 160 | 125 | 4-18 | 216 | 160 | 125 | 4-18 | 216 | 160 | 125 | 4-18 |
可選配 DA/SR、 QGSY、 SY-CH、GTD/GTE AW/AWS、 SY-YD、 系列執行器 （以上選配 僅供參考具 體選區用根 據實際要求） |
| 65 | 222 | 180 | 146 | 4-18 | 241 | 180 | 145 | 8-18 | 241 | 180 | 145 | 8-18 | |
| 80 | 241 | 195 | 160 | 8-18 | 283 | 195 | 160 | 8-18 | 283 | 195 | 160 | 8-18 | |
| 100 | 305 | 215 | 180 | 8-18 | 305 | 230 | 190 | 8-23 | 305 | 230 | 190 | 8-23 | |
| 125 | 356 | 245 | 210 | 8-18 | 381 | 270 | 220 | 8-25 | 381 | 270 | 220 | 8-25 | |
| 150 | 394 | 280 | 240 | 8-23 | 403 | 300 | 250 | 8-25 | 403 | 300 | 250 | 8-25 | |
| 200 | 457 | 335 | 295 | 12-23 | 502 | 360 | 310 | 12-25 | 502 | 375 | 320 | 12-30 | |
| 250 | 533 | 405 | 355 | 12-25 | 586 | 425 | 370 | 12-30 |
|
|
|
|
|
| 300 | 610 | 460 | 410 | 12-25 | 648 | 485 | 430 | 16-30 |
|
|
|
|
|
| 350 | 686 | 520 | 470 | 16-25 | 762 | 550 | 490 | 16-34 |
|
|
|
|
|
| 400 | 762 | 580 | 525 | 16-30 | 838 | 610 | 550 | 16-34 |
|
|
|
|
|
| 450 | 864 | 640 | 585 | 20-30 | 914 | 660 | 600 | 20-34 |
|
|
|
|
|
| 500 | 914 | 705 | 650 | 20-34 | 991 | 730 | 660 | 20-41 | |||||
