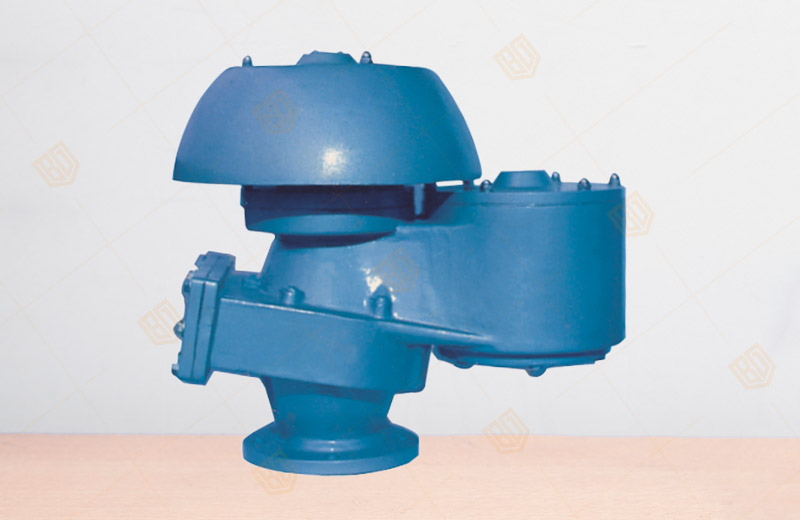

QZF-89全天候阻火呼吸閥
產品概況
產品型號：QZF-89
閥門口徑：DN50-300mm，NPS2"~12"
公稱壓力：PN1.0MPa
防爆級別：BS 5501: IIA、IIB、IIC
主要材質：碳鋼WCB、不銹鋼304、316、鋁合金
正壓閥盤材料：不銹鋼304、316、鋁合金
負壓閥盤材料：不銹鋼304、316、四氟PTFE
法蘭標準：ANSI、API、ASME、可供JIS標準
QZF-89全天候阻火呼吸閥性能及特點
百鋼閥門集團生產銷售的QZF-89型全天候阻火呼吸閥是安裝在固定頂罐上的通風裝置，起減少油品蒸發損耗，控制儲罐壓力及阻止外界火焰?zhèn)魅氲淖饔谩? 該閥具有通風量大，泄漏量小，耐腐蝕等特點，并有靜電接地線，使該閥與罐體保持等電位。該閥具有防凍性能，適用于寒冷地區。
QZF-89全天候阻火呼吸閥主要技術參數
|
正壓 |
353Pa (36mmH2O), 980.7Pa(100mmH2O) |
|
負壓 |
294.2Pa(36mmH2O) |
QZF-89全天候阻火呼吸閥零部件材料
|
閥體材料 |
碳鋼WCB、不銹鋼304、316、鋁合金 |
|
正壓閥盤材料 |
不銹鋼304、316、鋁合金 |
|
負壓閥盤材料 |
不銹鋼304、316、四氟PTFE |
|
環境溫度 ℃ |
-30~60 |
QZF-89型全天候阻火呼吸閥國標法蘭連接外形尺寸： GB、JB
|
規格 |
安裝尺寸 |
||||
|
D1 |
D |
L |
H |
N-d |
|
|
DN50 |
Ø110 |
Ø140 |
362 |
360 |
4×14 |
|
DN80 |
Ø170 |
Ø185 |
513 |
445 |
4×18 |
|
DN100 |
Ø170 |
Ø205 |
513 |
445 |
4×16 |
|
DN150 |
Ø225 |
Ø260 |
640 |
610 |
8×18 |
|
DN200 |
Ø280 |
Ø315 |
770 |
700 |
8×18 |
|
DN250 |
Ø335 |
Ø370 |
918 |
828 |
12×18 |
|
DN300 |
Ø395 |
Ø435 |
1050 |
910 |
12×23 |
QZF-89型全天候阻火呼吸閥美標法蘭連接尺寸：ANSI、API、ASME 可供JIS標準
|
規格 |
安裝尺寸 |
||||
|
D1 |
D |
L |
H |
N-d |
|
|
2 |
120.5 |
152 |
362 |
360 |
4×14 |
|
3 |
152.5 |
190 |
513 |
445 |
4×18 |
|
4 |
190.5 |
229 |
513 |
445 |
4×16 |
|
6 |
241.5 |
254 |
640 |
610 |
8×18 |
|
8 |
298.5 |
343 |
770 |
700 |
8×18 |
|
10 |
362 |
406 |
918 |
828 |
12×18 |
|
12 |
483 |
432 |
1050 |
910 |
12×23 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的QZF-89全天候阻火呼吸閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
