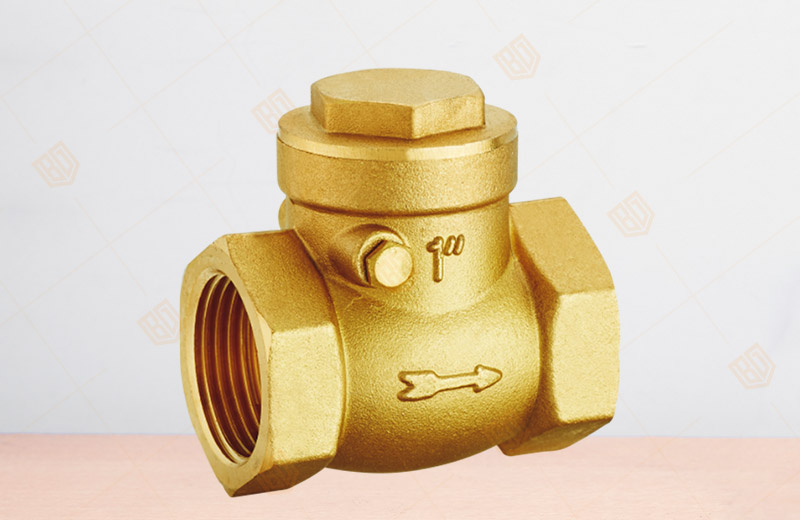

H11W-16臥式止回閥
產品概況
產品型號：H11W-16
公稱通徑：DN15~100mm
公稱壓力：1.6MPa
工作介質：水、非腐蝕性液體(≤0.6MPa)
工作溫度：-10℃≤t≤100℃
管螺紋標準：符合ISO228標準
H11W-16臥式止回閥規格尺寸
| DN(mm) | NPS(in) | A | B | C | G |
| 15 | 1/2 | 48 | 13 | 34 | 1/2 |
| 20 | 3/4 | 59 | 17 | 40.5 | 3/4 |
| 25 | 1 | 68 | 23 | 46 | 1 |
| 32 | 1 1/4 | 78 | 30 | 51.5 | 1 1/4 |
| 40 | 1 1/2 | 88 | 35 | 57.5 | 1 1/2 |
| 50 | 2 | 105 | 45 | 68.5 | 2 |
| 65 | 2 1/2 | 130 | 63 | 85.5 | 2 1/2 |
| 80 | 3 | 147 | 75 | 95.5 | 3 |
| 100 | 4 | 180 | 93 | 116.5 | 4 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的H11W-16臥式止回閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
